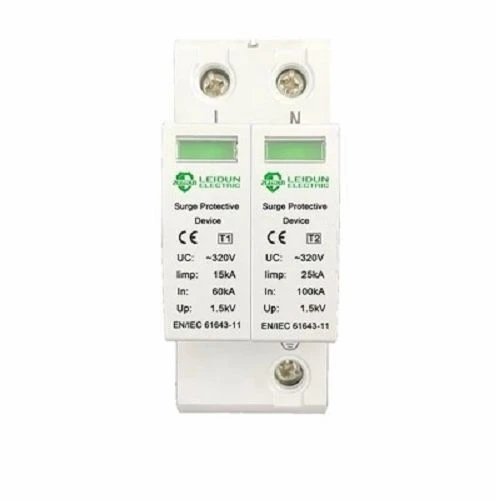

Dispozitiv de protecție la supratensiune clasa I II

Dispozitivul de protecție la supratensiune Clasa I II este o soluție integrată de protecție la supratensiune T1+T2 concepută pentru sistemele de distribuție de curent alternativ de joasă-tensiune. Combină capacitatea de-descărcare de energie ridicată a unui paratrăsnet de Clasa I cu performanța rapidă de fixare a supratensiunii a unui SPD de Clasa II, ajutând la protejarea echipamentelor electrice din aval de curentul direct de trăsnet, supratensiunile induse de trăsnet și supratensiunea de comutare a rețelei. În comparație cu descărcătoarele tradiționale de supratensiune T1 și T2 separate, structura integrată simplifică designul dulapului deoarece nu este necesară nicio componentă externă de decuplare sau distanță strictă de instalare inter-etape.

Acest dispozitiv este potrivit pentru sisteme de 220/380V AC 50/60Hz și este instalat în mod obișnuit la dulapul principal de distribuție de intrare, camera de alimentare, echipamentele de distribuție în aer liber și partea frontală a sistemelor electrice sensibile. Cu un design modular de șină DIN, o indicație clară a stării și o gamă largă de temperatură de funcționare, oferă protecție practică la trăsnet și la supratensiune pentru clădiri comerciale, unități industriale, camere de date, dulapuri de distribuție aferente-fotovoltaice și medii de alimentare de precizie.

• Structură de protecție integrată T1+T2 atât pentru descărcarea curentului direct de trăsnet, cât și pentru fixarea la supratensiune indusă.
• Încorporat-un design inteligent de potrivire a energiei, reducând nevoia de componente externe de decuplare.
• Potrivit pentru sistemele de distribuție a energiei AC de joasă tensiune de 220/380V și aplicații 3P+N trifazate cu patru fire-.
• Capacitate mare de curent de impuls cu opțiuni T1 Iimp de 12,5 kA sau 25 kA folosind forma de undă 10/350us.
• Capacitate de descărcare T2 cu curent nominal de descărcare de 20 kA sau 40 kA și curent maxim de descărcare de 60 kA sau 80 kA.
• Timp de răspuns rapid de<=25ns and voltage protection level of <=1.5kV for effective downstream equipment protection.
• Fereastra de stare este verde pentru funcționarea normală și roșu pentru defecțiune, facilitând inspecția de întreținere.
• Montare pe șină DIN standard de 35 mm pentru instalare rapidă în cutii de distribuție și dulapuri de distribuție.

O configurație tipică a modelului este SPD-T1+T2{-25/440-3P+N. În această structură, T1+T2 indică o protecție combinată la supratensiune Clasa I și Clasa II; 25 reprezintă curentul nominal de impuls T1 de 25kA; 440 indică o tensiune maximă de funcționare continuă de 440V AC; iar 3P+N se referă la o configurație de sistem trifazată cu patru fire. Acest format îi ajută pe ingineri să aleagă dispozitivul adecvat de protecție împotriva supratensiunii în funcție de sistemul de alimentare, nivelul de risc de trăsnet și aspectul cabinetului.

Dispozitivul folosește un design de protecție dublă care combină un tub de descărcare în gaz pentru descărcarea curentului de trăsnet de Clasa I și o structură varistor pentru Clasa II de fixare a supratensiunii. Când o tensiune mare-de energie de la fulgerul direct intră în linia de alimentare, treapta de clasa I acționează mai întâi și descarcă curentul de impuls mare la pământ. Când apar fulgere induse sau supratensiune de comutare pe sistem, treapta Clasa II răspunde rapid și fixează tensiunea la un nivel mai sigur. Cele două etape se coordonează automat, ajutând la reducerea tensiunii la supratensiune pe întrerupătoarele de circuit din aval, echipamentele de control, convertizoarele, contoarele, sursele de alimentare de comunicație și alte sarcini electrice sensibile.

• Principalele dulapuri de intrare ale clădirilor comerciale, rezidențiale și industriale.
• Interfețele zonei de protecție împotriva trăsnetului de la LPZ0 la LPZ1 în sistemele de curent alternativ de joasă-tensiune.
• Camerele de echipamente cu curent-puternic și curent slab-care necesită protecție coordonată la supratensiune.
• Cutii de distribuție a energiei în aer liber și panouri electrice expuse riscului de fulgere.
• Protecție frontală-pentru echipamente electrice de precizie, panouri de control și sisteme de automatizare.
• Sisteme de distribuție care utilizează sisteme de împământare TN-S, TN-C, TN-C{-S, TT sau IT.

Instalarea trebuie finalizată de un electrician calificat după ce sursa de alimentare din amonte a fost deconectată complet. SPD-ul trebuie instalat după comutatorul principal de intrare al sistemului de distribuție de joasă tensiune-și fixat ferm pe o șină DIN de 35 mm. Conectați conductorii de fază L, conductorul neutru N și conductorul de împământare PE conform marcajelor produsului. Pentru a îmbunătăți performanța de protecție, se recomandă ca lungimea totală a conexiunii să nu depășească 0,5 m, reducând inductanța cablului și tensiunea reziduală în timpul descărcării la supratensiune.

O siguranță adecvată sau un întrerupător de circuit trebuie instalat în amonte pentru a preveni riscul de scurt-circuit dacă dispozitivul de protecție la supratensiune ajunge la o defecțiune la sfârșitul--durată de viață. După punerea sub tensiune a sistemului, verificați fereastra de stare. Verdele indică starea normală de service; roșul indică defecțiune și unitatea trebuie înlocuită imediat.

• Inspectați dispozitivul la fiecare șase luni sau înainte de sezonul furtunilor.
• Confirmați că indicatorul rămâne verde și verificați dacă bornele sunt strânse fără încălzire anormală.
• Înlocuiți dispozitivul când indicatorul devine roșu, după un fulger sever sau când se suspectează o defecțiune a protecției.
• Opriți înainte de înlocuire și utilizați un dispozitiv nou cu aceleași specificații pentru a evita nepotrivirea.

Nu instalați, scoateți sau reparați dispozitivul când este alimentat. Nu utilizați SPD-ul peste tensiunea nominală de funcționare continuă sau în sisteme supraîncărcate. Dispozitivul trebuie selectat în funcție de tensiunea sistemului, tipul de împământare, nivelul de expunere la trăsnet, poziția de instalare și capacitatea de descărcare necesară. Pentru dulapurile principale de distribuție și sistemele de alimentare exterioare cu-risc ridicat, un descărcător combinat T{1+T2 oferă o schemă de protecție mai compactă și mai coordonată decât utilizarea dispozitivelor separate fără o potrivire adecvată a energiei.

Pentru selectarea proiectelor sau achiziționarea în vrac, vă rugăm să furnizați tensiunea sistemului, sistemul de împământare, configurația stâlpilor, nivelurile necesare Iimp și Imax, poziția de instalare a cabinetului și cantitatea estimată. Echipa noastră vă poate ajuta să confirmați configurația adecvată a dispozitivului de protecție împotriva supratensiunii de Clasa I II și să vă furnizeze date tehnice, asistență pentru cotații și informații de livrare pentru proiectul dumneavoastră de protecție electrică.
